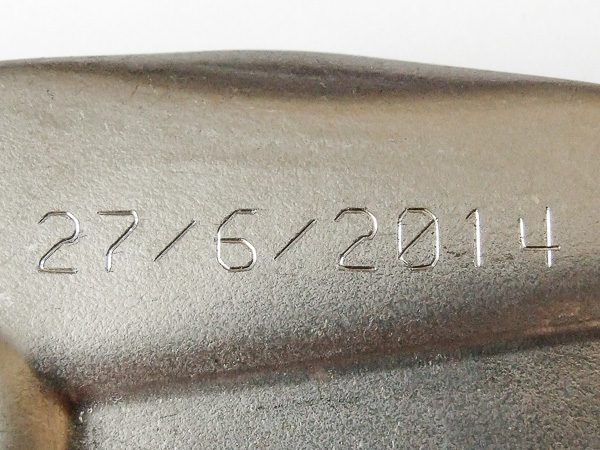

Las máquinas automáticas de marcado por rayado ASM6090 y ASM40150 son la solución definitiva para un marcado rápido y silencioso en metales y plásticos. El diseño patentado del pistón empuja la aguja de marcado en el material a marcar, creando marcas grabadas continuas.
- El marcado de bajo impacto es casi silencioso
- Velocidades de marcado de hasta 3 caracteres/segundo
- Marcar texto y logotipos en casi cualquier tamaño u orientación
Profundidad de marcado
La profundidad de marcado depende de la presión del aire de accionamiento del sistema y del material de la superficie de la pieza a marcar. En aluminio con un grosor de aproximadamente 1 mm/0,40″, es posible una profundidad de marcado de 0,85 mm/0,03″. En acero laminado en frío, es posible una profundidad de marcado de hasta 0,5 mm/0,02″. La profundidad de marcado puede aumentar cuando se marcan materiales más finos.
Clavijas de marcado
Las agujas de trazar están fabricadas con Carboloy/Widia, que tienen una dureza similar a las agujas con punta de diamante con una durabilidad mejorada. La vida media de la aguja puede variar en función de numerosos factores, como el material marcado y la profundidad de marcado.
ASM6090 Cabezal de marcado
| Ventana de marcado (área máxima de marcado) |
60 x 90 mm 2.3 " x 3.5″ |
| Dimensiones (ancho x fondo x alto) |
200 x 170 x 194 mm 7,9″ x 6,7″ x 7,6″ |
| Peso | 6 kg / 13.2 lbs |
| Clasificación IP | IP52 |

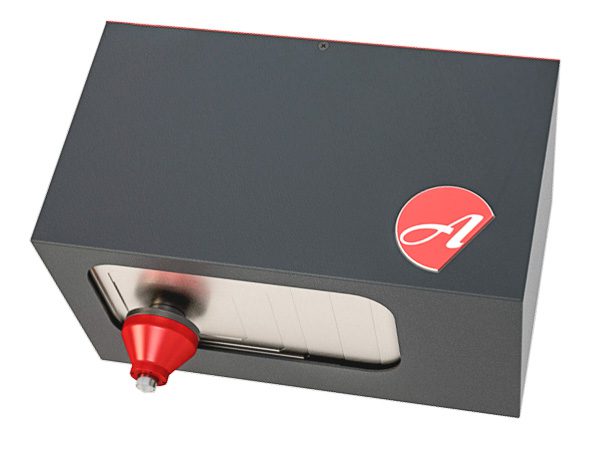

ASM40150 Cabezal de marcado
| Ventana de marcado (área máxima de marcado) |
40 x 150 mm 1.5″ x 5.9″ |
| Dimensiones (ancho x fondo x alto) |
360 x 200 x 270 mm 14,2″ x 7,9″ x 10,6″ |
| Peso | 19 kg / 41.9 lbs |
| Clasificación IP | IP52 |

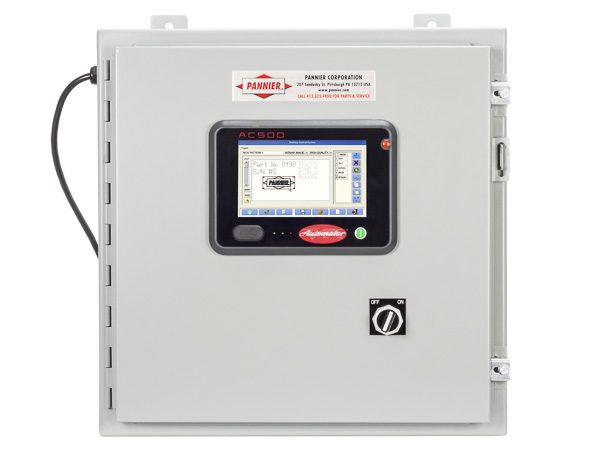

Controlador AC500
El AC500 tiene una clasificación IP40 para su uso en entornos de fabricación industrial. Si se monta en vertical, aumenta su clasificación a IP61.
- La fuente de alimentación externa cumple las normas CE, UL, CSA y EISA 2007. La fuente de alimentación debe estar estabilizada y el entorno de trabajo no debe tener campos electromagnéticos importantes.
- Puerto EtherNet/IP dedicado opcional para una rápida integración del PLC.
- Caja de controles NEMA opcional para líneas de producción automatizadas.
Los cables de controlador a cabezal están disponibles en longitudes de 4 y 12 metros.
Fácil configuración
El controlador universal AC500 facilita y agiliza la configuración. Utilice la intuitiva interfaz de pantalla táctil para crear sus programas de marcaje y ajustar el tamaño, el estilo, la ubicación y la velocidad de marcaje de cada campo para conseguir la mejor marca.
Marcaje sin errores
Utilice métodos avanzados de introducción de datos para eliminar los errores de introducción de datos. Establezca campos automáticos de fecha, turno y número de serie. Envíe datos automáticamente desde un escáner de códigos de barras, una hoja de cálculo o un archivo de datos de su sistema MES/ERP.
Seguridad
Utilice contraseñas para proteger sus programas de marcado de cambios no deseados. Todos los programas y archivos pueden copiarse a un dispositivo de almacenamiento USB para realizar copias de seguridad y transferirlos a otros controladores.
