Pannier ofrece los sistemas de marcado por micropercusión más avanzados para entornos de automatización de fábricas, haciendo que la integración del marcado automático por micropercusión sea rápida y sencilla para fabricantes de maquinaria y OEM. El robusto y compacto cabezal de marcado ADP5090 puede integrarse fácilmente en:
- Células de fabricación progresiva
- Puestos de inspección
- Líneas de producción de gran volumen
Controlador AC500: integración rápida y sencilla
El controlador de pantalla táctil AC 500 está diseñado para la configuración rápida e intuitiva de trabajos y la resolución de problemas. El AC500 funciona con cualquier tamaño de cabezal de marcaje ADP, así como con otras marcas de sistemas de marcaje por puntos, para ofrecer compatibilidad con versiones anteriores y facilitar la gestión de varios sistemas.
EtherNet/IP integrado
Las avanzadas funciones de comunicación con PLC del AC500 le ahorrarán horas de programación. Su puerto EtherNet/IP integrado opcional facilita la conexión a un PLC de su red.

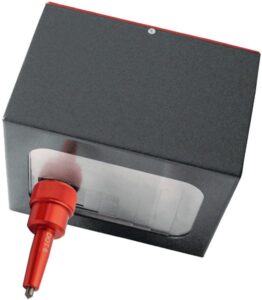

ADP5090 Cabezal de marcado
| Ventana de marcado (área máxima de marcado) |
50 x 90 mm 2″ x 3.5″ |
| Dimensiones (ancho x fondo x alto) |
180 x 150 x 120 mm 7,1″ x 5,9″ x 4,7″ |
| Peso | 4,9 kg / 10,8 lbs |
| Clasificación IP | IP40 |
ADP120160 Cabezal de marcado
| Ventana de marcado (área máxima de marcado) |
120 x 160 mm 4.7″ x 2.3″ |
| Dimensiones (ancho x fondo x alto) |
260 x 220 x 123 mm 10.2″ x 8.6″ x 4.8″ |
| Peso | 7,5 kg / 16,5 lbs |
| Clasificación IP | IP40 |
Controlador AC500
El AC500 tiene una clasificación IP40 para su uso en entornos de fabricación industrial. Si se monta en vertical, aumenta su clasificación a IP61.
- La fuente de alimentación externa cumple las normas CE, UL, CSA y EISA 2007. La fuente de alimentación debe estar estabilizada y el entorno de trabajo no debe tener campos electromagnéticos importantes.
- Puerto EtherNet/IP dedicado opcional para una rápida integración del PLC.
- Caja de controles NEMA opcional para líneas de producción automatizadas.
Los cables de controlador a cabezal están disponibles en varias longitudes, hasta 20 metros.
- Los puertos Ethernet, serie, E/S, USB y EtherNet/IP opcional permiten una conectividad completa
- Cree y almacene cientos de programas de marcado diferentes
- Copie fácilmente programas de un controlador a otro
- Los niveles de seguridad para operadores, supervisores y distribuidores evitan cambios involuntarios
Comunicaciones EtherNet/IP
La opción EtherNet/IP permite una rápida integración directa en el sistema de control PLC existente en la fábrica.
- La opción EtherNet/IP incluye un segundo puerto Ethernet, lo que deja un puerto Ethernet para diagnóstico y gestión remotos mediante UltraVNC a través de su LAN.
- EtherNet/IP elimina la necesidad de un PC y de software de integración programado a medida.
- Todas las funciones de control se realizan directamente a través del PLC.
Clavijas de marcado de carburo
Clavijas estándar:
- Alfiler de punto de 3 mm
- Pinza de puntos de 6mm
- Pinza de puntos de 12mm
- Alfiler de punta de 18 mm( sólomarcador profundo )
Clavijas extralargas para marcar en zonas de difícil acceso:
- Alfiler de punta XL de 3 mm
- Pinza de puntos XL de 6mm
Clavijas vibropeen para aplicaciones de grabado ligero:
- Pasador vibratorio de 3 mm
