Cree programas de marcado rápidamente.
Cree un nuevo programa y añada tantos campos como desee. Haz clic en el botón + para añadir un campo: texto, gráfico, código 2D, etc. Configura la fuente, altura, anchura, espaciado y posición de cada campo.
Arrastre y suelte los campos en la pantalla de vista previa.
Una vez creado el programa, pase a la pantalla de vista previa (mostrada) para ver el diseño y la posición de cada campo. Haga clic y arrastre los campos para moverlos y cambiar su tamaño rápidamente.
Introducción de datos y métodos de comunicación
Cada paquete de software requiere un PC con Windows.

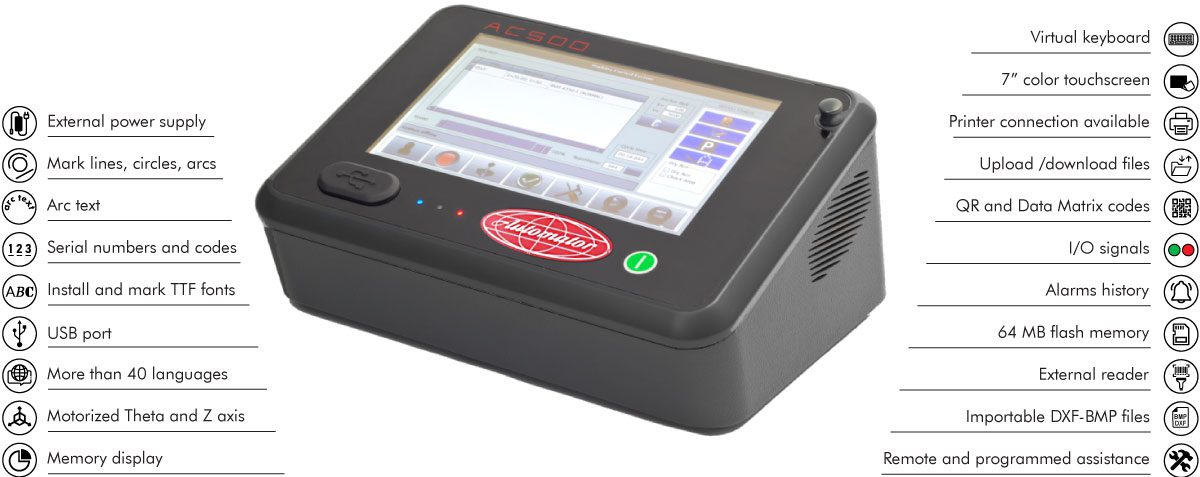

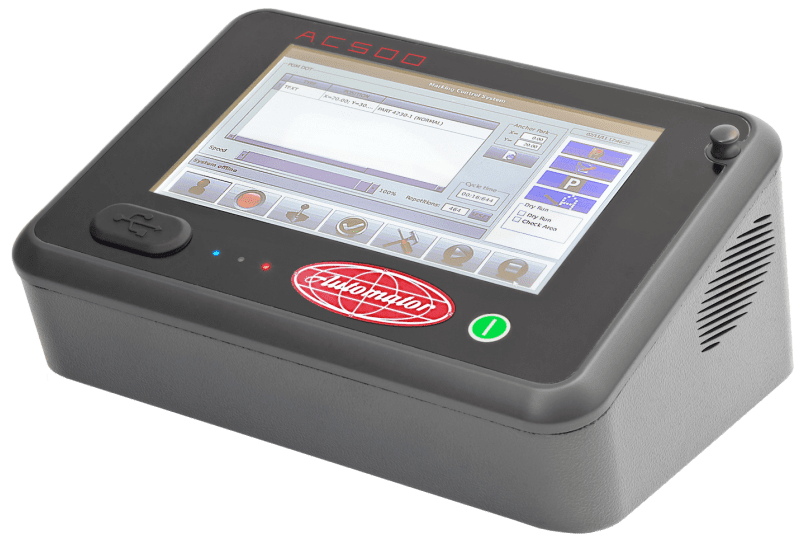

AC500 Especificaciones
| Dimensiones (ancho x fondo x alto) | 9″ x 7,5″ x 4,3″ | 230 x 191 x 110 mm |
| Clasificación IP | IP40 (sobremesa) | IP61 (montaje en pared) |
| Peso | 2,3 Kg |

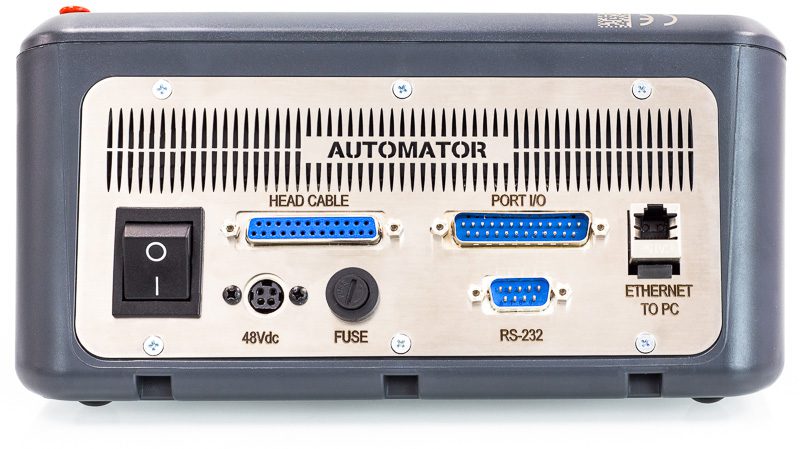

| Interfaz | Ethernet TCP/IP, E/S, EtherNet/IP y otros protocolos de bus de campo, RS-232, RS-485 y USB |
| Memoria | Memoria flash interna de 64 MB |
| Entrada/Salida | 12 señales de entrada (6 dedicadas), 6 señales de salida (2 dedicadas) |
| Suministro eléctrico | 100-240 VAC / 50-60 Hz |
| Velocidad de marcado | Hasta 10 caracteres por segundo |
| Idiomas | Más de 40 idiomas disponibles |
| Fuentes | Cinco fuentes incorporadas; cargue y utilice cualquier fuente TrueType (archivo TTF) o fuente personalizada |
| Opciones de texto | Texto en arco, texto en espejo (inverso), códigos automáticos de fecha y turno, numeración automática de serie |
| Gráficos/Logotipos | Marcado de líneas, arcos y círculos; carga y marcado de archivos BMP y DXF |
| Códigos de barras | Códigos Data Matrix 2D. Más información sobre códigos de barras industriales. |
Preguntas frecuentes
No, no es necesario un PC. El AC500 dispone de un software integrado para todas las funciones de programación y funcionamiento. El software AC500 también se puede instalar por separado en un PC para facilitar la creación de programas en su escritorio, y los archivos de programa se pueden transferir a través de USB.
Cuando se necesita un mayor control sobre la transferencia de datos, Pannier ofrece potentes paquetes de software que se ejecutan en un PC conectado. Haga clic aquí para obtener más información.
El AC500 puede almacenar cientos de programas de marcado. La cantidad está limitada por la memoria disponible en el controlador. Para ver cuánta memoria libre hay disponible, haga clic en el botón Memoria de los ajustes. Los archivos de programa también pueden copiarse y guardarse en un dispositivo de almacenamiento USB.
Sí, puede enviar datos para marcar desde un PLC o un ordenador host de su red. Para comunicaciones más avanzadas y flexibles, Pannier ofrece múltiples paquetes de software. Haga clic aquí para obtener más información.
Se requiere un controlador dedicado para operar cada cabezal de marcado.
Los logotipos y gráficos en formato BMP y DXF pueden cargarse a través del puerto USB. Los gráficos se almacenan en la memoria y pueden añadirse a cualquier programa de marcado.
Sí. Utilice el modo Supervisor para configurar los programas de marcado y cambie al modo Operador, en el que la edición del programa está bloqueada. En el modo Operador, los campos individuales se bloquean para evitar cambios no deseados, mientras que los campos variables permanecen accesibles para actualizar los datos que cambian.
En los ajustes principales del controlador, puede seleccionar unidades métricas (milímetros) o imperiales (pulgadas) para todos los campos.
RECURSOS TÉCNICOS
Acceda a manuales, guías de programación y vídeos prácticos para su AC500.
