Los cabezales numeradores son ideales para una numeración en serie y un cambio de mensajes rápidos y sencillos cuando se montan en una prensa de impacto MarkFirst™ o en su propia prensa. Los caracteres se cambian simplemente girando las ruedas, sin necesidad de retirar el dispositivo de la prensa. Las ruedas incorporan indicadores de caracteres de lectura derecha que permiten al operario ver qué caracteres están en posición de marcado. Fabricadas en acero de primera calidad y tratadas térmicamente para una larga duración.
MB14 Cabezales numeradores manuales
Los mecanismos de bloqueo mantienen cada rueda en su sitio. Una vez desbloqueadas, las ruedas pueden girarse a mano o con palancas opcionales.
Cabezales numeradores automáticos MB2
Los cabezales pueden incorporar hasta seis ruedas de indexación automática para la numeración en serie automática.
Opciones
- Hasta 12 ruedas de marcado (mensajes de 12 caracteres)
- Ruedas de caracteres estándar (0-9, A-M, N-Z)
- Ruedas personalizadas con cualquier combinación de letras, números, signos de puntuación y símbolos

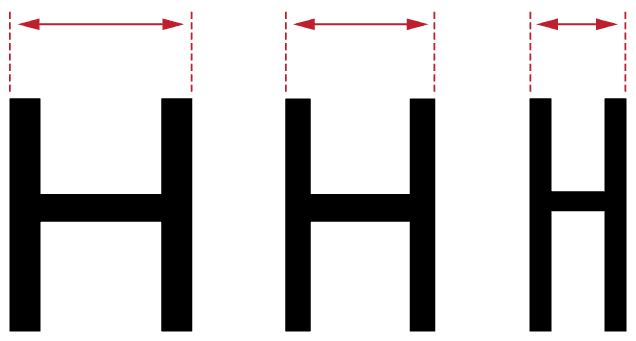

- Estilos de caracteres estándar, semicondensado y condensado
- Índice después de cada golpe o después de cada 2º, 3º, 4º o 5º golpe (no modificable)
Utilice la tabla siguiente para calcular la longitud total de su mensaje en función del estilo, el tamaño y el número de caracteres necesarios.
Tamaños de caracteres estándar: 3/32″, 1/8″, 3/16″ (2,5 mm, 3 mm, 5 mm)
Ruedas de caracteres estándar: 0-9, A-M y N-Z
| Altura del carácter (mm) | ||||||||
| Caracteres estándar | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 |
| Caracteres semicondensados | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 |
| Caracteres condensados | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | |
| . | ||||||||
| Número de ruedas | Anchura total del mensaje (mm) | |||||||
| 2 | 4 | 5 | 6 | 7 | 9 | 11 | 13 | 17 |
| 3 | 6.5 | 8 | 9.5 | 11 | 14 | 17 | 20 | 26 |
| 4 | 9 | 11 | 13 | 15 | 19 | 23 | 27 | 35 |
| 5 | 11.5 | 14 | 16 | 19 | 24 | 29 | 34 | 44 |
| 6 | 14 | 17 | 20 | 23 | 29 | 35 | 41 | 53 |
| 7 | 16.5 | 20 | 23.5 | 27 | 34 | 41 | 48 | 62 |
| 8 | 19 | 23 | 27 | 31 | 39 | 47 | 55 | 71 |
| 9 | 21.5 | 26 | 30.5 | 35 | 44 | 53 | 62 | 80 |
| 10 | 24 | 29 | 34 | 39 | 49 | 59 | 69 | 89 |
| 11 | 26.5 | 32 | 37.5 | 43 | 54 | 65 | 76 | 98 |
| 12 | 29 | 35 | 41 | 47 | 59 | 71 | 83 | 107 |
Utilice la tabla siguiente para calcular la longitud total de su mensaje en función del estilo, el tamaño y el número de caracteres necesarios.
Tamaños de caracteres estándar: 3/32″, 1/8″, 3/16″ (2,5 mm, 3 mm, 5 mm)
Ruedas de caracteres estándar: 0-9, A-J, K-T y U-Z
| Altura del carácter (mm) | |||||||||
| Caracteres estándar | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | |
| Caracteres semicondensados | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | |
| Caracteres condensados | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | ||
| . | |||||||||
| Número de ruedas | Anchura total del mensaje (mm) | ||||||||
| 2 | 3.7 | 5 | 6 | 7 | 9 | 11 | 13 | 17 | 21 |
| 3 | 5.9 | 8 | 9.5 | 11 | 14 | 17 | 20 | 26 | 32 |
| 4 | 8.1 | 11 | 13 | 15 | 19 | 23 | 27 | 35 | 43 |
| 5 | 10.3 | 14 | 16 | 19 | 24 | 29 | 34 | 44 | 54 |
| 6 | 12.5 | 17 | 20 | 23 | 29 | 35 | 41 | 53 | 65 |
| 7 | 14.7 | 20 | 23.5 | 27 | 34 | 41 | 48 | 62 | 76 |
| 8 | 16.9 | 23 | 27 | 31 | 39 | 47 | 55 | 71 | 87 |
| 9 | 19.1 | 26 | 30.5 | 35 | 44 | 53 | 62 | 80 | 98 |
| 10 | 21.3 | 29 | 34 | 39 | 49 | 59 | 69 | 89 | 109 |
| 11 | 23.5 | 32 | 37.5 | 43 | 54 | 65 | 76 | 98 | 120 |
| 12 | 25.7 | 37 | 41 | 47 | 59 | 71 | 83 | 107 | 131 |
