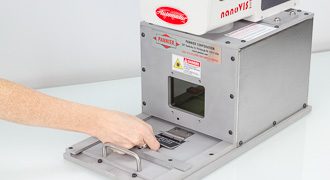

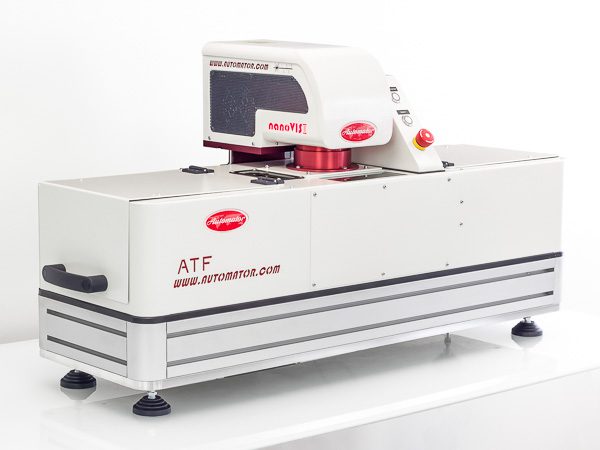

El marcado de placas metálicas es rápido y sin errores con el marcador automático de placas ATF. Este sistema de marcado láser de sobremesa marca automáticamente placas y etiquetas metálicas de al menos 0,020″ (0,5 mm) de grosor. Utiliza un láser Nd:YAG de 6 vatios para un grabado de alta calidad en superficies metálicas desnudas y recubiertas.
Sistema de alimentación automática de etiquetas (ATF)

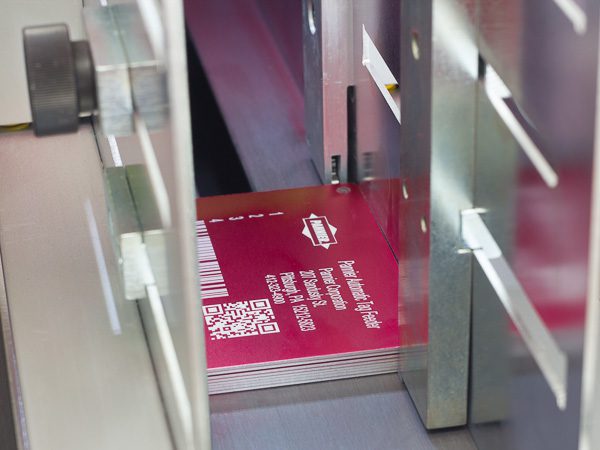

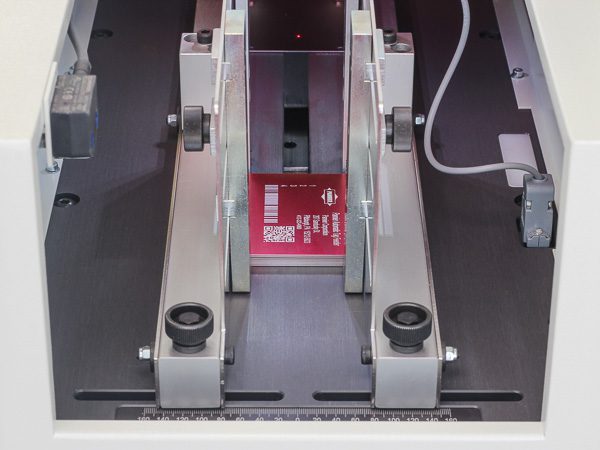

El sistema de alimentación utiliza guías ajustables para acomodar etiquetas y placas de diferentes tamaños. Una vez ajustadas las guías, el operario carga una pila de placas en la tolva de entrada. El sistema de alimentación desplaza automáticamente cada placa a la zona de láser para su marcado y, a continuación, la placa se desplaza al fondo de la pila en la tolva de salida en el orden de primera entrada y primera salida.
Fácil configuración e introducción de datos
Programe todos sus formatos de etiquetas mediante el intuitivo software de diseño EuGENIUS. Una vez creados los formatos, el PC puede desconectarse. Conecte el sistema ATF a su red y envíe datos automáticamente desde un sistema host. Utilice comunicaciones Ethernet, serie o de bus de campo para crear etiquetas en tiempo real.
Deje que Pannier se encargue de la integración del sistema por usted añadiendo el software de gestión de datos Pannier 1Mark. 1Mark acepta flujos de datos sencillos desde su sistema host, hojas de cálculo para la introducción de datos por lotes o la introducción de datos a prueba de errores en el puesto de trabajo.
Edición sencilla de programas

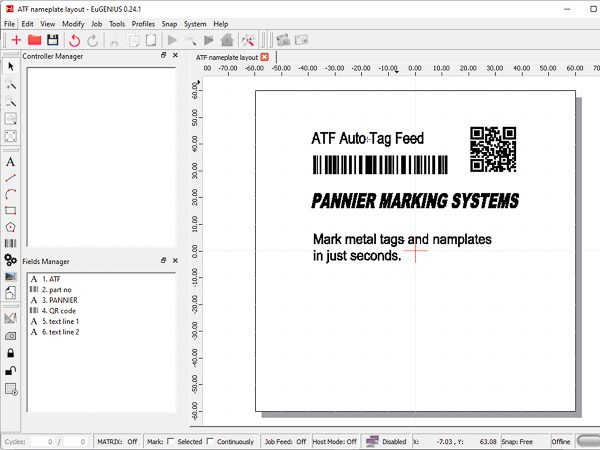

Utilice el software EuGENIUS incluido para diseñar programas de marcado para todos sus artículos. Añada fácilmente texto, códigos de barras, gráficos y logotipos.
Posicionamiento infalible
Utilice las funciones Vista Previa y Marcha en Seco para ver exactamente dónde marcará el láser en su etiqueta. Simplemente haga clic y arrastre los campos para reposicionarlos.
Seguridad
Bloquee campos individuales para evitar cambios no deseados. Establezca una contraseña de supervisor opcional para impedir que los operarios modifiquen los programas.
| Dimensiones mínimas de la placa | 20 mm x 20 mm, 0,5 mm de grosor 0,79" x 0,79", 0,020" de grosor |
|---|---|
| Dimensiones máximas de la placa | 160 mm x 160 mm, 5 mm de grosor 6,3" x 6,3", 0,200" de grosor |
| Tipos de códigos de barras | Código 39, Código 93, Código 128, Interleaved 2/5, EAN/UPC, PDF417, Data Matrix, QR |
| Tipos de archivos gráficos | Formatos CAD, rasterizados y vectoriales como AI, BMP, DST, DXF, GIF, JPG, PLT, PNG, TGA, TIF |
| Fuentes | Cualquier fuente TrueType instalada en el PC conectado |
| Dimensiones An. x Pr. x Al. | 100 x 32 x 56 cm 39,5″ x 12,6″ x 22″ |
| Fuente láser | Nd:YVO4 con autorregulación |
| Longitud de onda | 1064 nm |
| MTBF | 120.000 horas |
| Fuente de alimentación | 100/240V, 24 VDC externos (12A) y 5 VDC (6A) |
| Entorno operativo | 59° a 95°F / 15° a 35°C 10 a 85% de humedad sin condensación |
